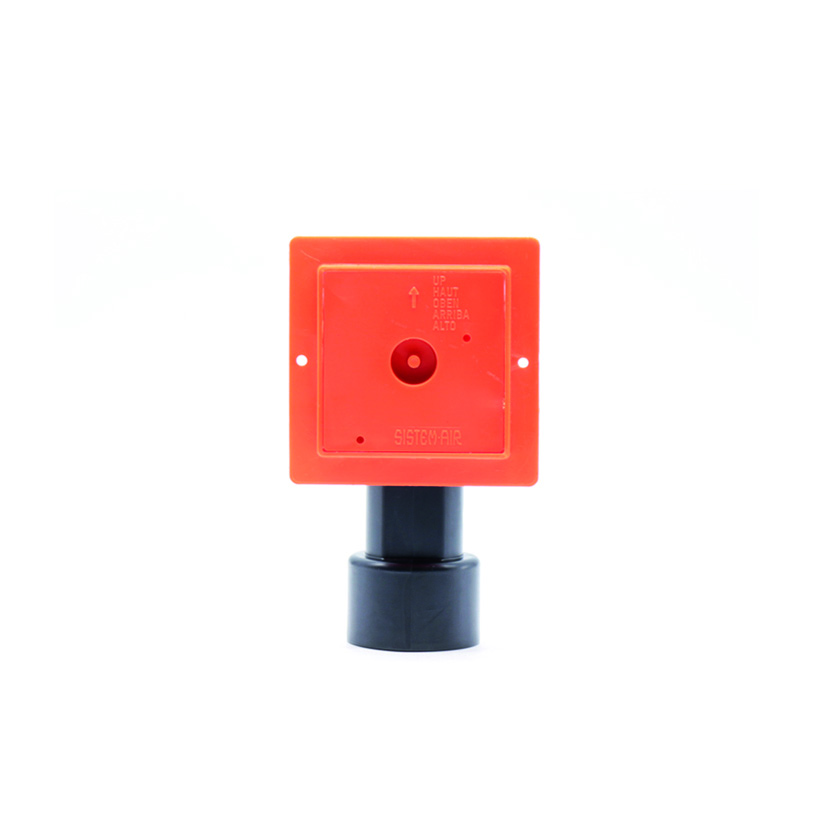

La backplate cuadrada con codo curvo Sistem Air es un componente esencial para la conexión de las tomas de aspiración a la red de tuberías en sistemas de aspiración centralizada. Una correcta fijación de la backplate es fundamental para garantizar una conexión estable y hermética, asegurando el mantenimiento del vacío y el rendimiento óptimo de todo el sistema.

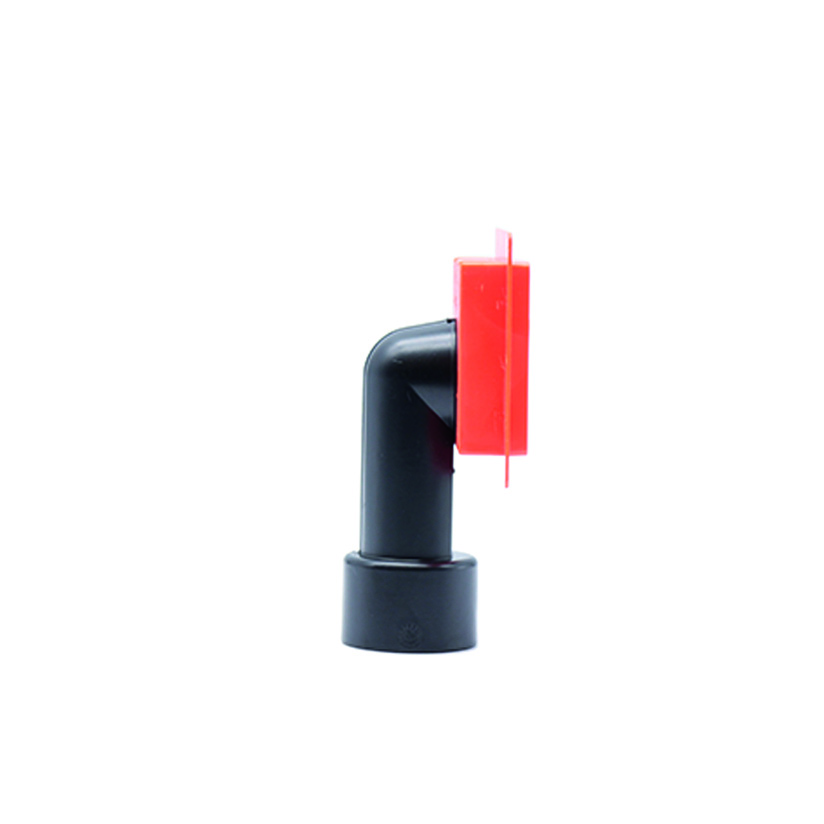

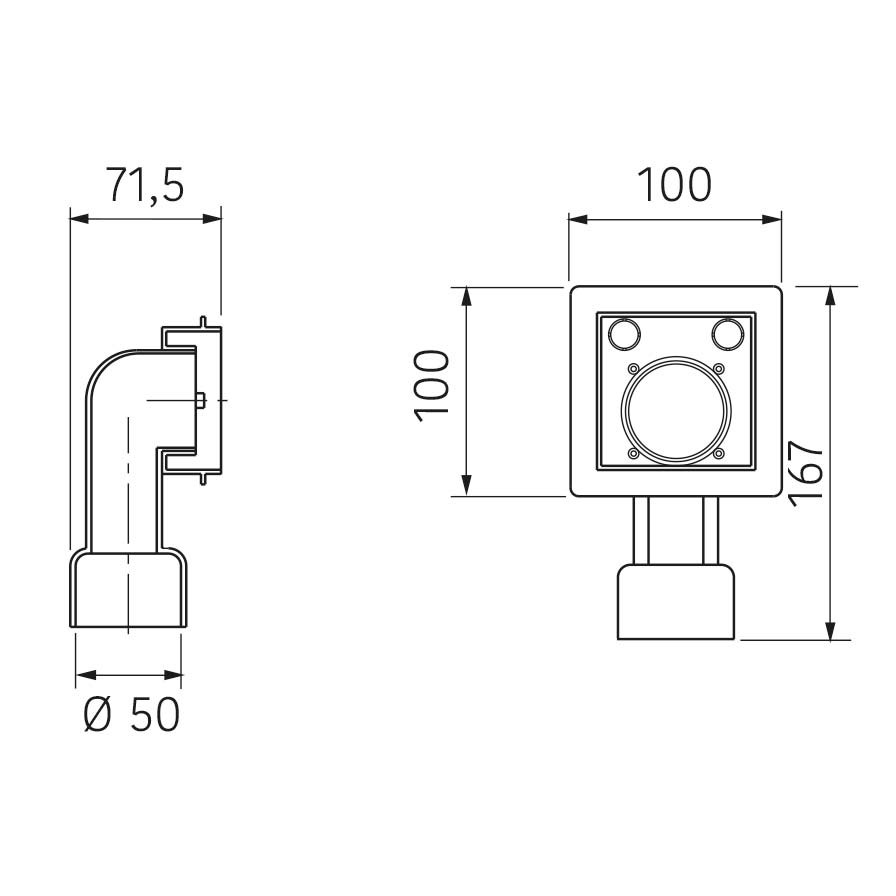

El codo curvo está diseñado para adaptarse a cualquier tipo de pared, con una profundidad de 7 cm, lo que lo hace ideal incluso en espacios reducidos sin comprometer la funcionalidad.
Fijación de la backplate
La instalación de la backplate requiere precisión para evitar problemas durante el montaje de la toma de aspiración. Debe colocarse siempre a ras del enlucido para asegurar una correcta alineación y una estanqueidad perfecta. Está diseñada para una instalación sencilla tanto en paredes de obra como en cartón yeso, gracias a sus orificios específicos de fijación.
Instalación en pared
La fijación en muros de obra debe realizarse con precisión para garantizar que, durante la instalación posterior de la toma, los elementos de sellado encajen correctamente. La caja debe instalarse siempre a ras del enlucido.
Instalación en cartón yeso
Utilizando los orificios del perfil de fijación, las backplates pueden instalarse fácilmente en paredes de cartón yeso. También en este caso, la caja debe quedar siempre a ras del enlucido.
Soluciones para irregularidades en la superficie: En algunos casos, la superficie de la pared puede presentar irregularidades que dificultan la correcta instalación de la backplate. En estas situaciones, es posible utilizar extensiones para corregir la instalación sin necesidad de rehacer el muro.
Retranqueo máximo 7 mm: Si el retranqueo respecto al nivel del enlucido es de hasta 7 mm, no es necesario realizar ninguna corrección.
Retranqueo hasta 12 mm: Hasta 12 mm, se recomienda acortar la toma de aspiración, desplazar la junta tórica hacia el interior y utilizar la extensión art. 1457.1.
Retranqueo superior a 12 mm: Para retranqueos superiores a 12 mm, utilizar la extensión para toma art. 1457.1, ajustándola según necesidad.
La backplate cuadrada con codo curvo de Sistem Air es la solución ideal para quienes buscan un sistema de aspiración centralizada eficiente y seguro. Gracias a su diseño funcional, su facilidad de instalación y las soluciones para compensar irregularidades, garantiza un rendimiento óptimo tanto en instalaciones residenciales como comerciales.
